Pompe de palette simple servo commerciale de , pompe hydraulique de chargeur de cartouche

1PC
MOQ
Negotiated price
Prix
Pompe de palette simple servo commerciale de , pompe hydraulique de chargeur de cartouche
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Pression: Pression moyenne élevée
Puissance: Hydraulique
Structure: Pompe à engrenages
Matériau: Acier, alliage d'aluminium, vitesse d'acier/bronze
Garantie: 1 année
couleur: mêmes que la photo
Mettre en évidence:

chenille de pompe hydraulique

,

pompe hydraulique de boeuf de dérapage de chat

Informations de base
Lieu d'origine: La Chine
Nom de marque: KE HAO
Numéro de modèle: Pompe simple servo de série de HTS
Conditions de paiement et expédition
Détails d'emballage: Paquet standard d'expédition
Délai de livraison: Environ 1-6 jours après réception du dépôt (basé sur la quantité)
Conditions de paiement: T/T, Western Union, Paypal
Capacité d'approvisionnement: 500 pièces par mois
Description de produit

Pompe simple servo de série de HTS

description de produit :

Code d'écoulement type d'axe Rotation positiongs d'orifice de sortie Niveau de cachetage

HTS1-16 HTS1-20

HTS1-25

voir la taille d'axe

(Vue d'extrémité d'axe de la pompe
R-dans le sens horaire (onde entretenue)
L-Counterclockwise (CCW)

(Vue d'extrémité d'axe de la pompe
Orifice d'entrée opposé
En ligne avec l'admission
trom Intet du CCW 90angle

NBR
Le caoutchouc de fluor

HTS2-20 HTS2-25

HTS2-32 HTS2-40

HTS2-50 HTS2-64

HTS2-80

HTS3-80 HTS3-100

HTS3-125 HTS3-160

HTS4-160 HTS4-180

HTS4-190 HTS4-200

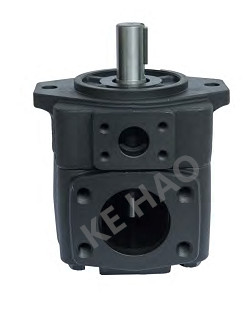

Pompe de palette simple servo commerciale de , pompe hydraulique de chargeur de cartouche 0

La connaissance :

D'abord, le principe de fonctionnement de la pompe de palette à simple effet

La pompe se compose de rotor 1, de redresseur 2, de lame 3, de plat de distribution d'huile et de couvercle d'embout. La surface intérieure du redresseur est un trou cylindrique. Il y a excentricité entre le rotor et le redresseur. La lame peut glisser avec souplesse dans la fente de rotor. Sous l'action de la force centrifuge quand le rotor tourne et l'huile de pression à la racine de la lame, le dessus de la lame est proche de la surface intérieure du redresseur, ainsi une cavité fonctionnante scellée est formée entre les deux lames adjacentes, le plat de distribution d'huile, le redresseur et le rotor. Quand le rotor tourne dans le sens contraire des aiguilles d'une montre, la lame du côté droit de l'image se prolonge à l'extérieur, et le volume de la cavité fonctionnante de cachetage augmente graduellement, ayant pour résultat un vide, ainsi l'huile est inhalée par les fenêtres sur le port 6 d'aspiration et le plat 5. de distribution d'huile. Tandis que du côté gauche de la figure. La lame est rentrée vers l'intérieur, le volume de la cavité de cachetage est graduellement réduit, et l'huile dans la cavité de cachetage est extraite par l'autre fenêtre du plat et de l'orifice de refoulement 1 de distribution d'huile et est produite au système. En cours de tourner le rotor, l'huile d'huile et de pression d'huile est chaque fois, ainsi ce s'appelle une pompe à simple effet. Le rotor est soumis à une force hydraulique radiale de déséquilibre, qui est également connue comme type non-équilibré pompe, avec une grande charge d'incidence. Le déplacement de la pompe peut être varié en variant la quantité d'excentricité entre le redresseur et le rotor, de sorte que la pompe soit une pompe à débit variable.
